سوئیچ قطع یک وسیله سوئیچینگ است که عمدتاً برای جداسازی منابع برق، عملیات سوئیچینگ، و اتصال و قطع کردن مدارهای{0} جریان کم استفاده میشود. فاقد قابلیت خاموش کردن قوس است. در حالت باز، کنتاکت ها دارای یک فاصله عایق مشخص و یک علامت قطع واضح هستند. هنگامی که در موقعیت بسته قرار دارد، سوئیچ جداکننده می تواند جریان را در شرایط مدار عادی و جریان را در شرایط غیرعادی (مانند اتصال کوتاه) برای مدت زمان مشخصی حمل کند. معمولاً به عنوان کلید ایزوله ولتاژ بالا با ولتاژ نامی 1 کیلو ولت یا بالاتر استفاده می شود. اصل کار و ساختار آن نسبتاً ساده است، اما به دلیل استفاده بالا و الزامات اطمینان بالا، تأثیر بسزایی در طراحی، ساخت و بهره برداری ایمن پست ها و نیروگاه ها دارد.
الزامات اساسی برای جداسازها
1. جداکننده ها باید یک نقطه قطع واضح داشته باشند تا پرسنل تعمیر و نگهداری را در تشخیص قطع شدن تجهیزات الکتریکی از منبع تغذیه تسهیل کند.
2. فواصل عایق کافی بین نقاط قطع باید حفظ شود تا از خرابی و به خطر افتادن پرسنل در صورت اضافه ولتاژ یا قوس بین فازی جلوگیری شود.
3. آنها باید پایداری مدار کوتاه کافی- داشته باشند و نباید به دلیل نیروی الکتروموتور به طور خودکار قطع شوند، که میتواند باعث تصادف جدی شود.
4. آنها باید ساختار ساده و عملکرد قابل اعتماد داشته باشند.
5. جداکننده اصلی و جداکننده زمین باید به هم متصل شوند تا اطمینان حاصل شود که جداکننده قبل از بسته شدن سوئیچ زمین باز می شود یا سوئیچ اتصال زمین قبل از بسته شدن جدا کننده باز می شود.

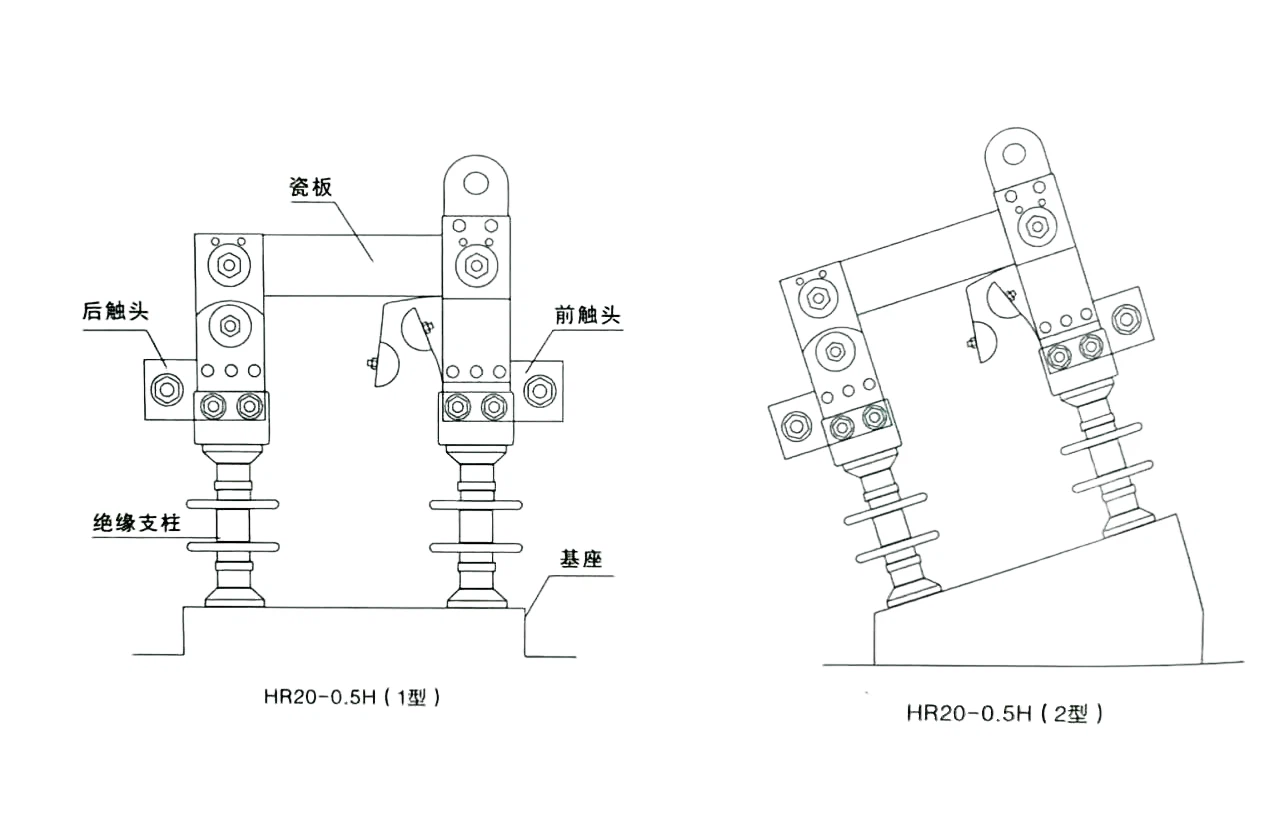

ساختار و توابع مربوطه
بخش رسانا
به طور کلی از یک کنتاکت متحرک و یک کنتاکت ثابت تشکیل شده است. در حالت بسته، آنها می توانند جریان نامی،-جریان مقاومت کوتاه مدت، و جریان مقاومت حداکثر را به طور پایدار و قابل اطمینان عبور دهند. آنها می توانند جریان های خازنی و القایی کوچک یا جریان های انتقال شینه را در حین باز و بسته شدن تغییر دهند. و باید یک شکست عایق ایمن و قابل مشاهده در حالت باز ایجاد کنند.
عایق ها
به طور کلی از لاستیک چینی یا سیلیکون ساخته شده است. قطعات رسانا را پشتیبانی می کند و عایق قابل اعتماد بین مدار رسانا و زمین، بین قطب ها و بین جداکننده ها را تضمین می کند. می تواند به طور قابل اعتماد وزن واحدهای بسته و باز کننده جداکننده و کشش هادی های متصل را تحمل کند. و همچنین نیروی الکتروموتور تولید شده توسط جریان های گسل، نیروهای باد و ارتعاشات ناشی از زلزله. برخی یا همه عایق ها نیز به عنوان جزء انتقال عمل می کنند.
پایه
پایه و جزء انتقال، که عمدتاً از قاب پایه و سازههای انتقال و تبدیل متصل به آن تشکیل شده است، وظایف اصلی زیر را دارد: اطمینان از ویژگیهای ساختاری محصول و مقاومت در برابر تمام نیروهای ساختاری. ارائه یک رابط به پایه نصب تجهیزات و اتصال سوئیچ زمین و دستگاه قفل کننده. انتقال دستورالعملهای عملیاتی زمین و انرژی عملیاتی به قسمتهای رسانای اصلی، که آنها را قادر میسازد تا به طور دقیق مطابق با آن عمل کنند.
مکانیزم عملیاتی
مکانیسم عملیاتی که به مکانیزم های عملیاتی دستی و الکتریکی تقسیم می شود، به طور خاص برای اجرای دقیق دستورالعمل های عملیاتی، تبدیل دستورالعمل ها به انرژی عملیاتی مربوطه، تبدیل نیروی دستی یا چرخش موتور به چرخش مورد نیاز شفت خروجی مکانیزم، و انتقال آن به قسمت های رسانا از طریق جزء انتقال عامل برای انجام عملکردهای باز و بسته شدن مربوطه عمل می کند.
توالی عملیات صحیح برای جداسازها
1. هنگام کار با ایزولاتور، ابتدا بررسی کنید که مدار شکن مدار مربوطه در حالت باز باشد تا از باز و بسته شدن جداکننده تحت بار جلوگیری شود.
2. هنگام خاموش و روشن کردن یک خط، جداکننده ها باید به ترتیب باز و بسته شوند. هنگام کار در هنگام قطع برق، ابتدا باید کلید مدار باز شود، سپس خط{2}}ایزولاتور جانبی و در نهایت شینه-ایزولاتور جانبی باز شود. دستور کار در زمان قطع برق برعکس دستور خاموش شدن است. زیرا در صورت انجام عملیات اشتباه، رعایت این ترتیب می تواند دامنه تصادف را به حداقل برساند و از سرایت آن به شینه جلوگیری کند.
3. در حین کار، در صورت مشاهده هرگونه نقص جدی مانند آسیب شدید به مقره یا میله انتقال ایزولاتور، عملیات نباید از سر گرفته شود.
4. هنگام کار با ایزولاتور،-یک پرسنل وظیفه باید در سایت حضور داشته باشند تا موقعیت باز و بسته هر فاز، همگام سازی، عمق تماس و سایر پارامترها را بررسی کنند تا از عملکرد و موقعیت صحیح جداکننده اطمینان حاصل کنند.
5. ایزولاتورها به طور کلی باید در اتاق کنترل اصلی کار کنند. اگر کنترل برقی از راه دور از کار بیفتد، ممکن است عملیات دستی یا برقی در سایت- انجام شود، اما این کار باید با اجازه مدیر ایستگاه یا ناظر فنی و تحت نظارت-در سایت انجام شود.
6. دستگاه های قفل الکتریکی، الکترومغناطیسی و مکانیکی بین جداکننده، کلید ارت و قطع کننده مدار برای جلوگیری از عملکرد تصادفی نصب می شوند. عملیات سوئیچینگ باید به ترتیب انجام شود. اگر دستگاه قفل از کار بیفتد یا قطع کننده یا سوئیچ ارت به درستی کار نکند، موقعیت کلید مدار و کلید ارت مربوطه باید بر اساس الزامات قفل به شدت بررسی شود.
تنها پس از تأیید می توان قفل را آزاد کرد و کار را از سر گرفت.
نکته: بستن جداکننده باید سریع و قاطعانه انجام شود، اما برای جلوگیری از ضربه زدن، در انتهای بسته شدن از وارد کردن نیروی بیش از حد خودداری کنید. پس از اتمام عملیات، بررسی کنید که جداکننده کاملا بسته باشد. پس از بستن، اطمینان حاصل کنید که سوئیچ ارت به طور کامل با کنتاکت های ثابت درگیر شده است و سفتی کنتاکت را بررسی کنید. باز کردن جدا کننده باید به آرامی و با احتیاط انجام شود و سپس به سرعت با خروج تیغه ها از کنتاکت های ثابت انجام شود. مخصوصاً هنگام قطع جریان بدون بار ترانسفورماتور، جریان شارژ خطوط هوایی و کابل ها، جریان بار کم خطوط هوایی و قطع جریان حلقه، کلید چاقو باید سریع و قاطعانه کشیده شود تا قوس به سرعت خاموش شود. پس از اتمام عملیات سوئیچ، بررسی کنید که هر فاز سوئیچ چاقو واقعاً در موقعیت قطع شده است و تیغه باید تا حد امکان کشیده شود.
